Máy nghiền bi hành tinh làm mát bằng không khí
Ứng dụng
Máy nghiền bi hành tinh đông lạnh chủ yếu được áp dụng để nghiền siêu mịn trong điều kiện nhiệt độ thấp theo yêu cầu của vật liệu. So với việc phun nhân tạo làm mát bằng nitơ lỏng, máy nghiền bi hành tinh không khí lạnh vận hành dễ dàng và thuận tiện hơn nhiều, đồng thời tiết kiệm chi phí và tiêu thụ năng lượng thấp.
Video
Giới thiệu chung

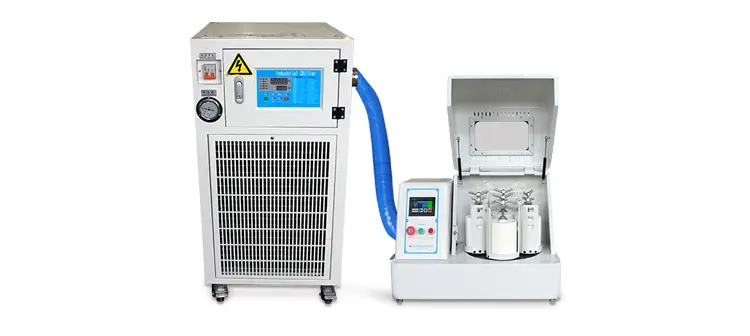

Máy nghiền bi hành tinh đông lạnh là sự kết hợp giữa máy nghiền hành tinh và thiết bị làm lạnh. Hầu hết các vật liệu sẽ bị nóng lên trong quá trình nghiền tốc độ cao do ma sát hoặc phản ứng tỏa nhiệt, có thể dẫn đến thay đổi tính chất vật lý và hóa học của vật liệu và tạo ra hiệu ứng mài tiêu cực. Máy nghiền bi hành tinh nhiệt độ thấp chủ yếu được sử dụng trong quá trình nghiền vật liệu cần kiểm soát nhiệt độ nghiêm ngặt.
Nguyên tắc làm việc
Máy nghiền bi hành tinh đông lạnh có bốn thùng nghiền bi được lắp đặt trên một bàn xoay. Khi bàn xoay quay, trục của bể tạo ra các chuyển động hành tinh và các quả bóng trong bể sẽ nghiền và trộn các mẫu với chuyển động tốc độ cao. Sản phẩm có thể nghiền và trộn các sản phẩm khác nhau có chất liệu và độ hạt khác nhau bằng phương pháp khô hoặc ướt. Độ hạt tối thiểu của bột nghiền có thể nhỏ tới 0.1mm.
Tính năng/Ưu điểm

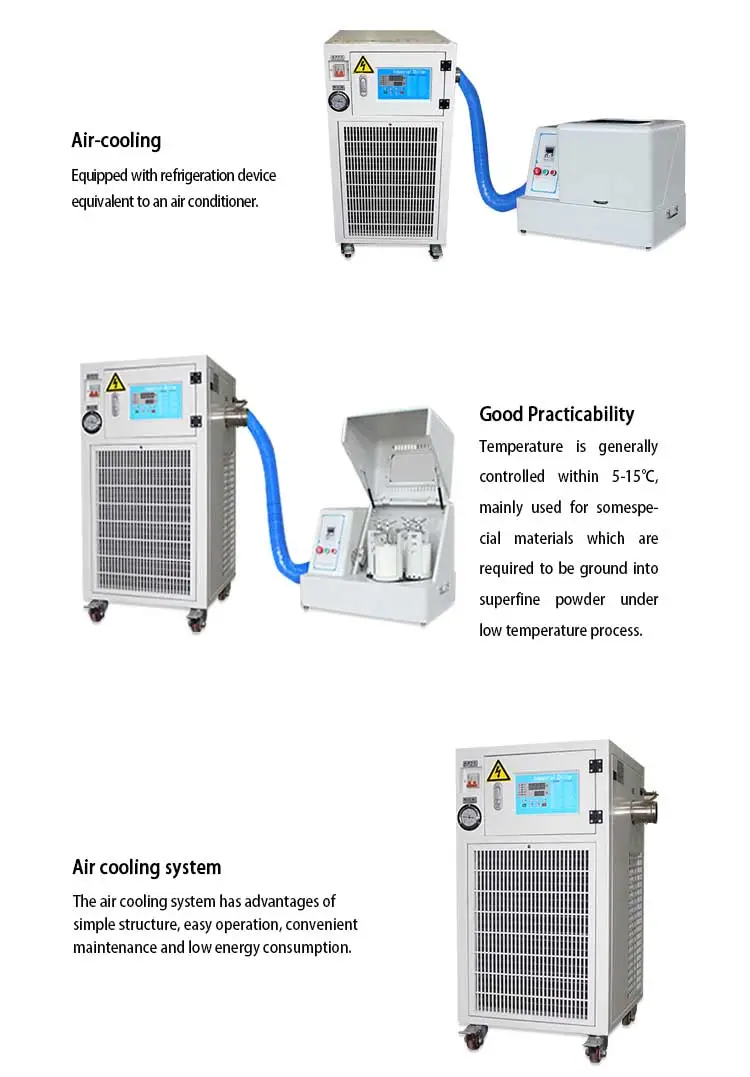

Máy nghiền bi hành tinh đông lạnh (điều khiển nhiệt độ thấp) là sự kết hợp giữa máy nghiền hành tinh và thiết bị làm mát không khí. Nguyên lý làm lạnh nén điều hòa không khí được áp dụng trong thiết bị làm mát không khí. Nhiệt sinh ra khi nghiền có thể được loại bỏ nhanh chóng bằng chu trình khí làm mát không khí. Theo sự khác biệt của nhiệt độ môi trường, nhiệt độ của không gian nghiền bi có thể được kiểm soát trong vòng 5-15oC. Loại máy nghiền bi này chủ yếu được sử dụng để nghiền siêu mịn theo yêu cầu vật liệu của công nghệ nhiệt độ thấp. Thiết bị làm mát không khí có ưu điểm về cấu trúc đơn giản, vận hành thuận tiện, bảo trì thuận tiện và tiêu thụ năng lượng thấp hơn.
1. Thích hợp cho các vật liệu cần mài siêu mịn ở nhiệt độ thấp.
2. Cấu trúc đơn giản.
3. Hoạt động dễ dàng.
4. Bảo trì thuận tiện.
5. Tiêu thụ năng lượng thấp.
Bảng dữliệu
Bảng thông số kỹ thuật của máy nghiền bi hành tinh Tencan
| Ổ Chế độ | Ổ đĩa |
| Chế độ hoạt động | Có thể sử dụng hai hoặc bốn cối nghiền cho mỗi lần nghiền |
| Công suất tối đa cho vật liệu | Ít hơn 1/3 thể tích mỗi lọ Tổng công suất tối đa: dưới 1/3 tổng thể tích lọ |
| Kích thước nguồn cấp dữ liệu | Chất liệu mềm và giòn ≤ 10mm Các vật liệu cứng khác ≤ 3mm |
| Độ chi tiết đầu ra | Độ chi tiết nhỏ nhất có thể đạt được tới 0.1μm |
| Tỷ lệ tốc độ quay | 1:02 |
| Thời gian hoạt động liên tục tối đa | Giờ 72 |
| Vật liệu của Mill Jars có sẵn | Inox 304, Inox 316l, Zirconia, Ni lông, PU, Gốm Alumina (corundum), PTFE, mã não, cacbua vonfram |
Lưu ý: Máy nghiền bi hành tinh đông lạnh là sự kết hợp giữa máy nghiền bi hành tinh cộng với thiết bị làm mát không khí, có thể được trang bị máy nghiền bi hành tinh thẳng đứng, máy nghiền bi hành tinh nằm ngang, máy nghiền bi hành tinh toàn hướng.
Bảng 1 Các thông số kỹ thuật của máy nghiền bi hành tinh đông lạnh
| Mẫu số | điện áp | Power | tốc độ quay | Tiếng ồn: |
| XQM-1(C) | 220V-50Hz | 0.75KW | 70-670 vòng / phút | Ít hơn 60db |
| XQM-2(C) | 220V-50Hz | 0.75KW | 70-670 vòng / phút | Ít hơn 60db |
| XQM-4(C) | 220V-50Hz | 0.75KW | 70-670 vòng / phút | Ít hơn 60db |
| XQM-6(C) | 220V-50Hz | 0.75KW | 70-670 vòng / phút | Ít hơn 60db |
| XQM-8(C) | 220V-50Hz | 1.5KW | 70-580 vòng / phút | Ít hơn 60db |
| XQM-10(C) | 220V-50Hz | 1.5KW | 70-580 vòng / phút | Ít hơn 60db |
| XQM-12(C) | 220V-50Hz | 1.5KW | 70-580 vòng / phút | Ít hơn 60db |
| XQM-20(C) | 380V-50Hz | 4.0KW | 50-430 vòng / phút | Ít hơn 65db |
| XQM-40(C) | 380V-50Hz | 5.5KW | 40-390 vòng / phút | Ít hơn 68db |
| XQM-60(C) | 380V-50Hz | 7.5KW | 40-260 vòng / phút | Ít hơn 68db |
| XQM-100(C) | 380V-50Hz | 11KW | 40-260 vòng / phút | Ít hơn 68db |
Bảng 2 Các thông số kỹ thuật của máy nghiền bi hành tinh đông lạnh
| Mẫu số | Kiểm soát tốc độ | Khối lượng tịnh | Kích thước ròng |
| XQM-1(C) | Kiểm soát tần số | 93kgs | 750 * 470 * 564mm |
| XQM-2(C) | Kiểm soát tần số | 93kgs | 750 * 470 * 564mm |
| XQM-4(C) | Kiểm soát tần số | 93kgs | 750 * 470 * 564mm |
| XQM-6(C) | Kiểm soát tần số | 93kgs | 750 * 470 * 564mm |
| XQM-8(C) | Kiểm soát tần số | 150kgs | 900 * 600 * 640mm |
| XQM-10(C) | Kiểm soát tần số | 150kgs | 900 * 600 * 640mm |
| XQM-12(C) | Kiểm soát tần số | 150kgs | 900 * 600 * 640mm |
| XQM-20(C) | Kiểm soát tần số | 330kgs | 1200 * 750 * 920mm |
| XQM-40(C) | Kiểm soát tần số | 468kgs | 1400 * 850 * 1160mm |
| XQM-60(C) | Kiểm soát tần số | 900kgs | 1600 * 990 * 1250mm |
| XQM-100(C) | Kiểm soát tần số | 1250kgs | 1750 * 1140 * 1330mm |
